Core Technology
자동용접 시스템
Large plants and construction sites demand high welding quality, while skilled welders are scarce and labor costs continue to rise. WINTECH's automatic welding system is the answer.
Auto Weld Master

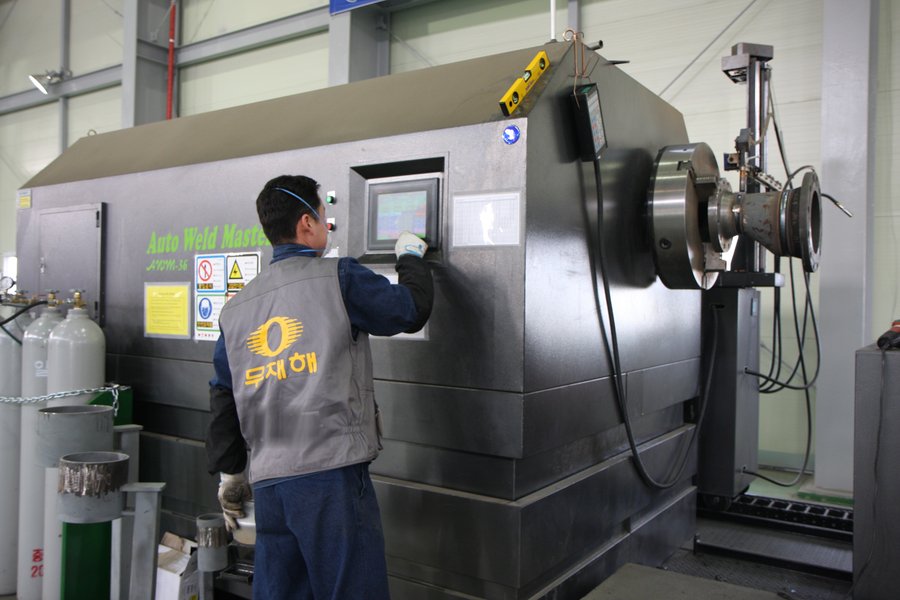

AWM-36 — Auto Weld Master 단일 토치 운전 장면
◈ Background & Current Challenges
대형 플랜트·건설 현장은 높은 용접 품질을 요구하지만, 숙련 용접사는 부족하고 인건비는 지속 상승하며 일정 단축 압박은 커지고 있습니다. 수동 용접은 품질 일관성과 생산성에 한계가 있습니다.
숙련 용접사 수급 불안 — 전문 인력 부족 심화
인건비 지속 상승 — 프로젝트 원가 압박 증가
공기 단축 — 생산성 향상 필요성 증대
수동 용접 한계 — 품질 일관성·생산성 제약
◈ Objective
자동용접 도입으로 품질 향상, 생산성 증대, 원가 절감을 동시에 실현합니다.
WINTECH의 자동용접 채택은 선택이 아닌 필수입니다.
WINTECH의 자동용접 채택은 선택이 아닌 필수입니다.
생산성 비교 — Comparison of Automatic and Manual Welding
GTAW (TIG)
DEPOSITION RATE
10.37g/min
DUTY CYCLE FACTOR
35%
DEPOSITION FACTOR
3.63g/min
Manual (SAW)
DEPOSITION RATE
36.32g/min
DUTY CYCLE FACTOR
35%
DEPOSITION FACTOR
12.71g/min
WINTECH AUTO
DEPOSITION RATE
112.67g/min
DUTY CYCLE FACTOR
95%
DEPOSITION FACTOR
107.04g/min
Welding Time Comparison — Pipe 20" / Carbon Steel
| Pipe Size | Wall (t) | Weld Metal (g) | Working Time | Productivity | |
|---|---|---|---|---|---|
| Manual | Auto | Manual vs Auto | |||
| 20" STD | 9.53mm | 874g | 1hr 9min | 8min | ×8.41 |
| 20" S80 | 26.19mm | 6,938g | 9hr 6min | 1hr 5min | ×8.42 |
| 20" S160 | 50.01mm | 18,330g | 24hr 2min | 2hr 51min | ×8.42 |
장비 소개 — Equipment Introduction
AWM-36 / 50 / 72
Auto Weld Master — Single Torch
완전 자동 프로그램 제어 방식. 비전문가도 단기 교육 후 운용 가능. 최대 72" 파이프까지 지원하며 GTAW+SAW 혼용 공정 적용.

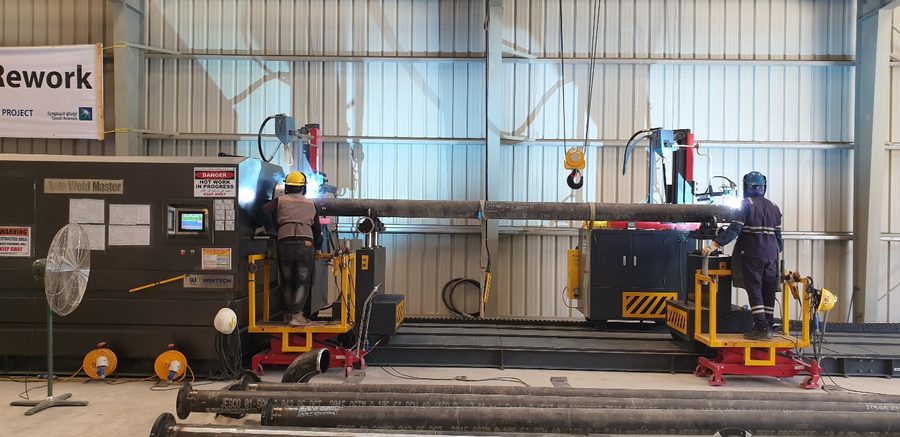

AWM — On-Site / Saudi Arabia
Auto Weld Master — 현장 가동 전경
Saudi Aramco / HDEC MARJAN PKG-6 현장. AWM 듀얼 토치 2기 동시 가동. 2개 조인트 동시 용접으로 생산성 극대화하는 실제 현장 모습.
장비 제원 — Technical Specifications
Applicable Size최대 72" (확장 가능) · 두께 무제한
Welding ProcessGTAW + SAW (수동+자동 혼용) / GTAW 완전자동
MaterialsC/S, P11, P22, P91, STS 304/316/321, Super Duplex, 알루미늄 등
Applicable ShapeStraight + Elbow · 3D Spool · Side-loaded Spool
Weld Position1G (Flat) — 불량률 최소화
Operation사전 프로그램 로드 — 비전문가 단기 교육 운용 가능
Shaheen PJT 실증241,157 D/I · RT 불량률 0.56%
SAW 가동 대수8대 (Shaheen 현장 기준)
보유 특허 — Patent Status
특허
파이프 자동용접기 (Pipe Auto Weld M/C)
No. 10-2461462
특허
파이프 베벨링 머신 (Pipe Bevel M/C)
No. 10-2463231
특허
대구경 파이프 절단기 (Pipe Cutting M/C)
No. 10-0944360
실용신안
파이프 용접 지그 & 픽스처 (Pipe Welding Jig & Fixture)
등록 완료
0.56%
Shaheen Ethylene Facility PKG1 (S-OIL / HDEC)
84,737 Shot · 475 Reject · 최종 불량률 0.56% (Film Base)
84,737 Shot · 475 Reject · 최종 불량률 0.56% (Film Base)
0.7%
KARBALA PJT
Quality Best Performance
HDGSK JV 공식 인증
Quality Best Performance
HDGSK JV 공식 인증
<1%
설계 목표 불량률
1G 포지션 채택으로
결함율 최소화
1G 포지션 채택으로
결함율 최소화
241K
D/I Shaheen
2024–2025
14개월 수행
2024–2025
14개월 수행
933K
D/I MARJAN PKG6
2021–2024
Saudi Aramco
2021–2024
Saudi Aramco
